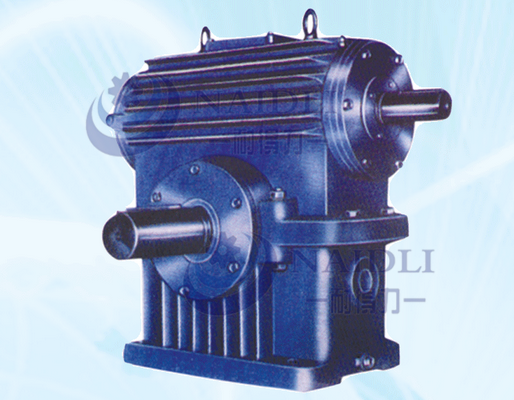

TPA平面包络环面蜗杆减速机

该减速器系列有四种型式：TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环蜗杆减速器。
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器。
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器。
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器。

型号	a	B	B1	B2	C	C1	H	H1	h	L	L1	L2	L3	L4	L5	l	l1	d	d1	d2	b	b1	t	t 1	Ф	质量（kg）
TPA125	125	360	300	50	310	250	180	438	30	307	320	185	280	217	175	82	140	40	70	80	12	20	43	74.5	19	165
TPA160	160	460	320	80	400	260	225	550	40	375	375	210	365	280	190	82	170	50	85	95	14	25	53.5	90	24	285
TPA200	200	540	400	100	450	320	250	658	40	420	400	265	436	345	224	82	170	55	95	110	16	28	59	101	28	510
TPA250	250	720	480	120	620	380	315	792	50	530	495	290	520	406	270	105	210	65	120	140	18	32	69	127	35	900
TPA315	315	850	600	140	750	500	400	1000	65	630	600	360	605	492	345	130	250	80	140	160	22	36	85	148	39	1550
TPA400	400	950	720	170	850	620	500	1200	75	720	720	425	690	540	410	165	300	100	180	200	28	45	106	190	48	2650
TPA500	500	1180	900	200	1040	760	630	1530	90	850	840	495	845	680	488	165	350	110	200	240	32	45	117	210	56	4700

注：1.上表框内的数值、滑动速度v＞10m/s，应采用循环润滑。
2.表中额定输入功率P1及额定输出扭矩T2，适用于TPU、TPS型减速器，工作载荷平稳无冲击，每日工作8h，每小时启动10次，启动扭矩为输出扭矩的2.5倍，小时负荷率jc=_,环境温度为20。
3.TPA型及其他工作态度的减速器可按表中额定输入功率P1及额定输出扭矩T2选用。但需用工作状况系数进行修正。
