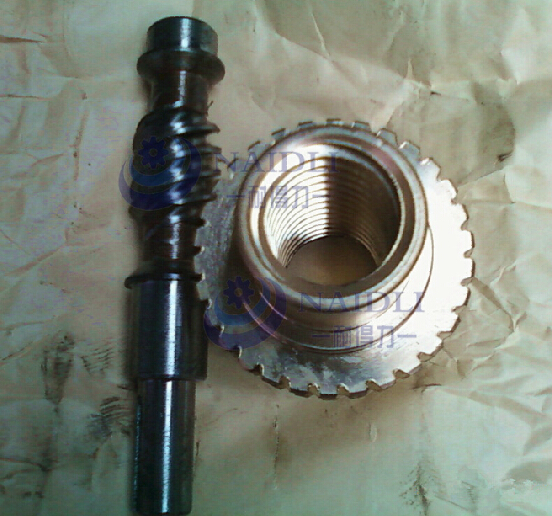

一、丝杆升降机蜗杆材质和工业的要求

 1、对于升降速度快负荷较大的丝杆升降机，蜗杆常用低碳合金钢（如20Cr、20CrMnTi）经渗碳后，表面淬火使硬度达56 ～62HRC，再经磨削齿面粗糙度1.6～0.8。
2、对于在中速中载的工况下使用的丝杆升降机，蜗杆常用45钢、40Cr、35SiMn等，表面经高频淬火使硬度达45～55HRC，再磨削齿面粗糙度1.6～0.8。
3、对于升降速度低负载小的丝杆升降机工况下蜗杆可采用45、40等碳钢调质处理（硬度为210～230HBS）。

二、丝杆升降机蜗轮材质的选择
1、丝杆升降机的蜗轮在滑动速度较高（12～25m/s）的重要传动中蜗轮材料通常采用散热口、抗胶合能力强的铸锡青铜ZQSn10-1和ZQSn6-6-3。
2、对于升降速度不是太快的丝杆升降机蜗轮可以选用铸铝铁青铜ZQAl9-4和ZQAl10-3-1.5来降低成本，此类蜗轮抗胶合能力较差,不宜用于滑动速度大于6m/s的场合。
